Valt mijn apparaat überhaupt onder de PED?
De PED (Richtlijn 2014/68/EU) geldt voor het ontwerpen en in de handel brengen van drukapparatuur en samenstellen met een maximaal toelaatbare druk PS > 0,5 bar (overdruk): drukvaten, installatieleidingen, veiligheidsappendages en onder druk staande appendages. Drie snelle checks:
- Is PS ≤ 0,5 bar? Dan valt het apparaat niet onder de PED.
- Is PS > 0,5 bar én is het een vat, leiding, appendage of samenstel? Dan valt het er in beginsel onder — ook als de uitkomst straks "artikel 4 lid 3" is: dat is een lichte regeling bínnen de PED, geen vrijstelling.
- Check daarna of een uitzondering van artikel 1 lid 2 geldt (hieronder).
De belangrijkste uitzonderingen (art. 1 lid 2):
- Transport- en pijpleidingen voor het transport van stoffen van of naar een installatie, vanaf en met inbegrip van de laatste afsluiter binnen de installatiegrens — daarvoor gelden andere regels. Let op: standaarddrukapparatuur in bijvoorbeeld reduceer- en compressorstations valt wél onder de PED.
- Waternetten en bijbehorende apparatuur, en waterkracht-toevoerkanalen (penstocks).
- Eenvoudige drukvaten: in serie vervaardigde, gelaste vaten van eenvoudige vorm voor lucht of stikstof, niet vlambelast, PS ≤ 30 bar én PS·V ≤ 10.000 bar·L — die vallen onder de eigen richtlijn 2014/29/EU. Buiten die grenzen (bijvoorbeeld enkelstuks) geldt wél de PED.
- Spuitbussen (aerosolen) en gasflessen/transporttanks voor vervoer van gevaarlijke goederen (ADR/RID — daarvoor geldt de TPED, 2010/35/EU).
- Machinedelen waarvan de afmetingen door sterkte of stijfheid worden bepaald, niet door de druk: motorblokken, turbine- en pomphuizen, cilinders van persen.
- Radiatoren en leidingen van warmwater-cv-systemen.
- Flexibele omhulsels: banden, ballen, luchtkussens, opblaasboten.
- Drankverpakkingen: flessen en blikjes voor koolzuurhoudende dranken, en drankvaten tot 7 bar en 500 bar·L.
- Voertuig-, scheeps- en vliegtuigapparatuur, hoogspanningsapparatuur (schakelaars, transformatoren), wapens, apparatuur met specifiek nucleair risico en putbeheersing bij olie-, gas- en geothermiewinning.
- Apparatuur die maximaal categorie I zou zijn én onder de machinerichtlijn, liften-, laagspannings-, ATEX-, gastoestellen- of medische-hulpmiddelenregels valt: dan geldt díe regelgeving, niet de PED (art. 1 lid 2 onder f).
Dit is een samenvatting van de meest voorkomende gevallen; artikel 1 lid 2 telt meer uitzonderingen. Twijfelt u, mail dan uw casus naar info@swqc.nl. Geen uitzondering van toepassing? Ga dan gewoon verder met de check — die vertelt ook of uw apparaat onder artikel 4 lid 3 valt (geen CE-markering) of in categorie I t/m IV.
Resultaat
Toon de officiële grafiek uit de richtlijn
Bijlage II van Richtlijn 2014/68/EU, Publicatieblad L 189 van 27-6-2014. © Europese Unie, eur-lex.europa.eu — hergebruik met bronvermelding toegestaan.
3D-printen verandert uw categorie niet — wel de manier waarop u materiaal en proces onderbouwt. De AM-routewizard neemt uw categorie over en bepaalt in vijf keuzes welk regime, welke materiaalroute en welke kwalificaties gelden.
Ga verder met de AM-route → Of lees eerst over materiaal en PMADeze dingen bepalen het en staan niet in deze check: gelast, niet bestemd om aan vlammen te worden blootgesteld, in serie vervaardigd, niet-gelegeerd kwaliteitsstaal of het toegestane aluminium, cilindrisch met gewelfde of platte bodems, en de temperatuurgrenzen (niet onder −50 °C, niet boven 300 °C voor staal en 100 °C voor aluminium). Valt het eronder, dan geldt de categorie hierboven niet — 2014/29/EU kent geen categorieën maar vier banden van PS·V.
Controleer de voorwaarden →Drie pagina's: uw invoer, de categorie met onderbouwing, uw positie in de grafiek, de grensanalyse en de eerste vervolgstappen. Bekijk een voorbeeld.
Verder met dit apparaat? Het uitgebreide rapport geeft de volledige uitvoering voor uw situatie: stappenplan en module-keuzehulp (fabrikant), of werkplaats-eisen en aanleverdossier (bouw in opdracht), plus documentatie-checklist, opleverdossier voor uw afnemer en de officiële grafiek uit het Publicatieblad. Bekijk een voorbeeld of zie wat het verschil is.
Bestel het uitgebreide rapport — € 49 (SEP / cat. I) · € 99 (cat. II–IV)Alles op deze site, in de volgorde waarin u het tegenkomt
PED-Check is opgezet als vraagbaak: van "valt dit er überhaupt onder" tot het dossier en de keuring in Nederland, met daarnaast een eigen route voor additieve fabricage. Elke stap heeft een eigen pagina — gratis, met de vindplaats in de richtlijn bij elke bewering.
Route 1 · De PED-route, stap voor stap
Route 2 · PED & additive manufacturing
Wordt het onderdeel geprint of opgebouwd? De categorie verandert niet, de onderbouwing wel. Deze pagina's vormen die route, in volgorde.
Uw dossier en het uitgebreide rapport
Gratis of uitgebreid? Dit is het verschil

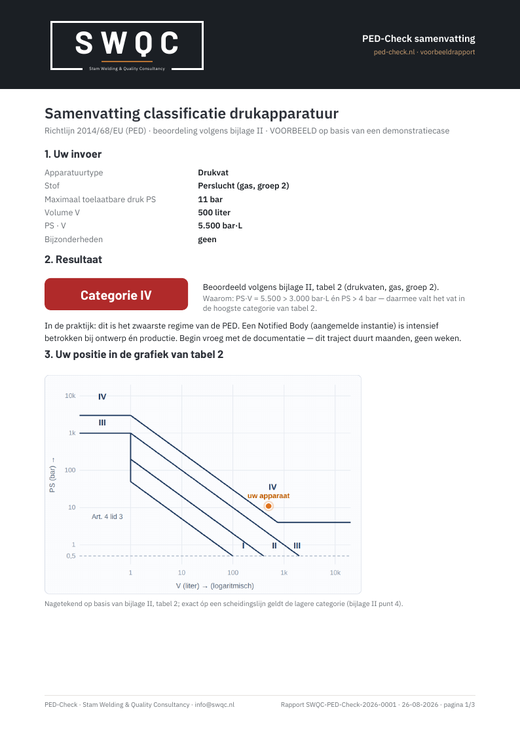

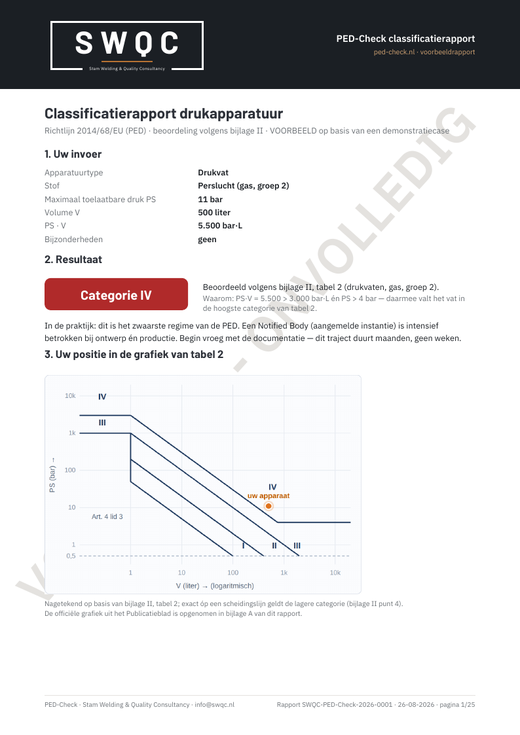

De gratis scan geeft het antwoord — welke categorie, welke routes. Het uitgebreide rapport geeft de uitvoering — in welke volgorde, met welke documenten, en wat u van de Notified Body (aangemelde instantie) terug hoort te krijgen.
